Das Multitalent
Der Sonic Digital MG4 liefert viel Leistung auf engstem Raum. Der Generator ist in Single-, Dual- und Multi-Frequenzausführung erhältlich. Durch die modulare Bauweise lässt sich die benötigte Leistung sowohl im Tischgehäuse wie auch im Baugruppenträger für den Schaltschrank individuell zusammenstellen.
-
Bis zu 2.000 W
LEISTUNG
-
Single,- Dual,- Multi-Frequenz
FREQUENZSPEKTRUM
Einfache Bedienung & Konfiguration

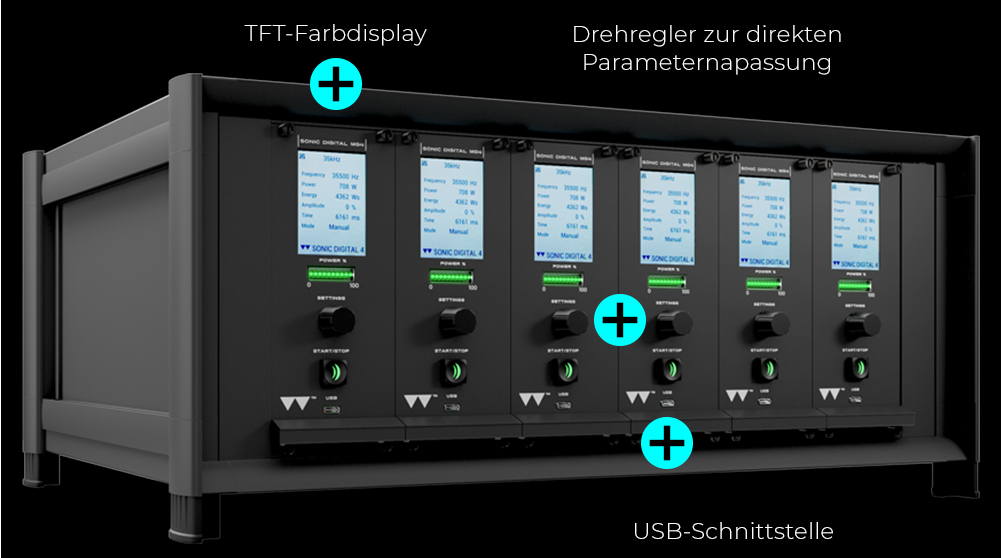

- Menügeführte Steuerung über Drehregler und TFT-Display
- Sonic Smart Configurator (Windows) inkl. Auslesen/Speichern der Konfiguration
- Messwerteerfassung, grafische Darstellung, Remote-Zugriff/Fernwartung (via Drittanbieter-Tool)
Präzision & Schutz
- Temperaturüberwachung
- Schutz gegen Kurzschluss, Übertemperatur und Überlastung
- Trockenlaufschutz in Verbindung mit SonoPush-Stabschwinger
Auf einen Blick
VON RS485 ZUM FELDBUS
Für die einfache und schnelle Integration von Generatoren mit einer RS485-Schnittstelle kann der Schnittstellenumsetzer ProfiXBox die Kompatibilität zu Profinet, Profibus, Ethercat und Modbus TCP-Systemen herstellen.
Features
Wischen für mehr
| Sonic Digital MG4 (SFD) | Sonic Digital MG4 (TFD) | Sonic Digital MG4 (MPD) | |
|---|---|---|---|
| Allgemein | für Stabschwinger | für Tauch-, Plattenschwinger, Durchflusszellen | für Sonotroden |
| Netzspannung Gehäuse | 230V / 400V AC | 230V / 400V AC | 230V / 400V AC |
| Netzanschluss Gehäuse | Schuko / CEE | Schuko / CEE | Schuko / CEE |
| HF-Anschluss | integriert | integriert | integriert |
| Montageart Tischgehäuse 28 TE / 84 TE | ● | ● | |
| Option Baugruppenträger 84 TE | ● | ● | |
| Abmessung & Gewicht Moduleinschub | 174 × 71,5 × 308 mm / 3 kg | 174 × 71,5 × 308 mm / 3 kg | 174 × 71,5 × 308 mm / 3 kg |
| Frequenzen | 25/30/40 kHz | 25–132 kHz | 20/35 kHz |
| Dual-/Multifrequenzen | ● | ||
| Leistung | 300–2000 W | 300–2000 W | 400–2000 W |
| Frequenzerzeugung | digital | digital | digital |
| Leistungsregelung in 1 % Schritten von | 50–100 % | 10–100 % | 50–100 % |
| Mehr Features | |||
| Search | ● | ● | |
| Scan | ● | ||
| Sweep | ● | ||
| Trockenlauf Erkennung (dry run) | ● | ||
| Gegenschallerkennung | ● | ● | |
| Qualitätskontrolle durch Quality Windows | ● | ||
| After Burst Reinigungsfunktion | ● | ||
| Schutz des Schwingsystems | ● | ● | |
| Schutz vor Leerlauf & Kurzschluss | ● | ● | ● |
| Anwendungsmodi: Zeit (single shot / cyclic) | ● | ● | ● |
| Anwendungsmodi: Energie | ● | ||
| Anwendungsmodi: Spitzenleistung | ● | ||
| Anwendungsmodi: Dauerschall (manuell / remote) | ● | ● | ● |
| Schnittstellen | |||
| USB-Schnittstelle | ● | ● | ● |
| Analog IO-Interface | ● | ● | ● |
| RS485 WU-Protokoll | ● | ● | ● |
| RS485 Modbus RTU | ● | ● | ● |
| ProfiNet | mit Zusatztool ProfiXBox | mit Zusatztool ProfiXBox | mit Zusatztool ProfiXBox |
| EtherCat | mit Zusatztool ProfiXBox | mit Zusatztool ProfiXBox | mit Zusatztool ProfiXBox |
| Modbus TCP | mit Zusatztool ProfiXBox | mit Zusatztool ProfiXBox | mit Zusatztool ProfiXBox |
| Funktionen Sonic Smart Configurator | |||
| Konfiguration | ● | ● | ● |
| Parametrierung | ● | ● | ● |
| Speichern von Konf. / Param. | ● | ● | ● |
| Übertragen Konf. / Param. auf andere Generatoren | ● | ● | ● |
| Messwertverfolgung | ● | ● | ● |
| Fernwartung (mittels Drittanbieter-Tool) | ● | ● | ● |
| Betriebene Schwingsysteme / Werkzeuge | |||
| Stabschwinger | ● | ||
| Plattenschwinger | ● | ||
| Tauchschwinger | ● | ||
| Durchflusszelle | ● | ||
| Sonotroden | ● | ||
